■ 用途
水封逆止閥是轉爐煤氣回收系統為了防止已回收煤氣在非回收期間倒流到三通換向閥和軸煙風機管道中，確保該系統安全運行的不可缺少設備。
■ 結構特點
1、水封逆止閥主要由閥體、回轉蓋、閥軸、氣動裝置及注水裝置、溢流裝置、水位控制裝置、加熱與保溫裝置等組成；
2、采用全封閉外殼，操作時介質不向外泄漏，避免環境污染；
3、在全開位置時，介質通過閥門時的流阻接近為零，在閥門處于關閥位置時，靠水封實現煤氣的自動逆止和可靠隔斷；
4、具有自動補水功能，使水位始終保持在高、低水位之間，且具有高、低、極限低水位狀態顯示及極限低水位報警裝置；
5、能實現遠傳和就地控制，并可以實現計算機接口，且可帶水沖洗裝置；
6、在轉爐煙氣凈化與煤氣回收系統中，與氣動三通煤氣切換閥和氣動旁通煤氣切斷閥共用一套控制柜，實現系統聯鎖自動運行。

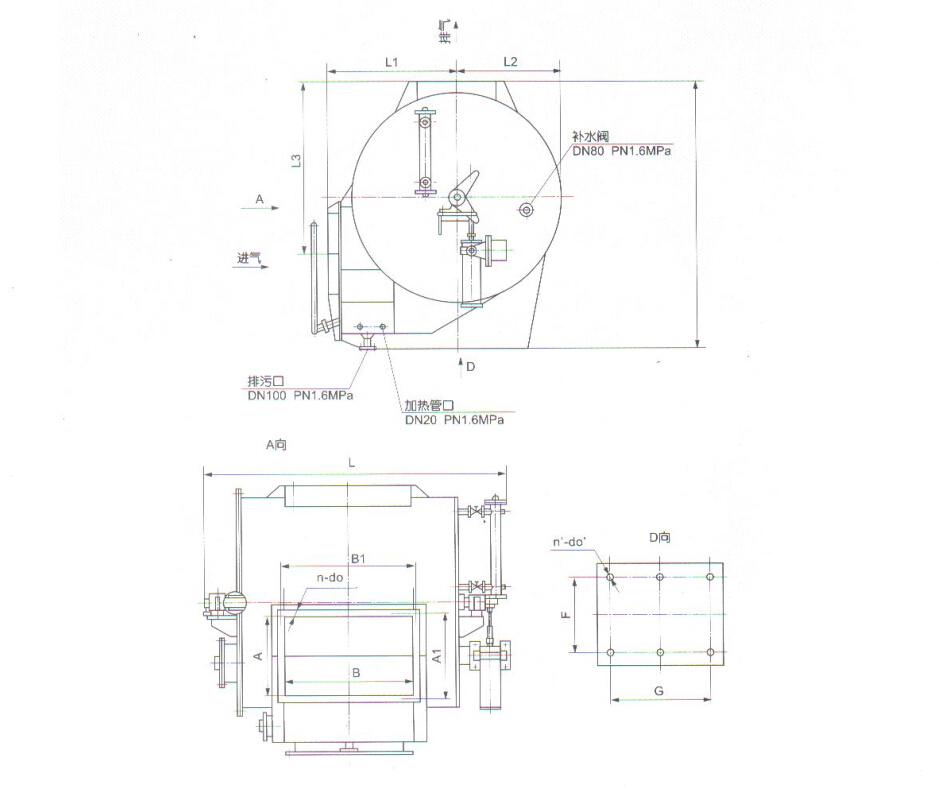

公稱通徑 | 接口尺寸 AXB | 接口尺寸 A1XB1 | n-d0 | L1 | L2 | L3 | H | DN | L |
800 | 480X1050 | 580X1150 | 32-Φ23 | 1500 | 1300 | 1900 | 2900 | 80 | 3400 |
900 | 580X1100 | 680X1200 | 34-Φ23 | 1500 | 1300 | 2000 | 3000 | 80 | 3500 |
1000 | 880X900 | 960X980 | 40-Φ23 | 1600 | 1380 | 2150 | 3400 | 80 | 3300 |
1100 | 800X1400 | 920X1520 | 44-Φ23 | 1380 | 1380 | 2150 | 3400 | 80 | 3900 |
1200 | 800X1400 | 920X1520 | 44-Φ23 | 1380 | 1380 | 2150 | 3400 | 80 | 3900 |
1300 | 880x1500 | 1000X1620 | 44-Φ23 | 1380 | 1380 | 2200 | 3400 | 80 | 4050 |
1400 | 970x1540 | 1080X1620 | 44-Φ23 | 1380 | 1380 | 2200 | 3400 | 80 | 4150 |
1500 | 1080x1850 | 1220X1990 | 56-Φ23 | 1400 | 1400 | 2287 | 3640 | 100 | 4350 |
1600 | 1080x1850 | 1220X1990 | 56-Φ23 | 1400 | 1400 | 2287 | 3640 | 100 | 4350 |
1700 | 1150x1900 | 1298X2050 | 56-Φ23 | 1400 | 1400 | 2287 | 3640 | 100 | 4350 |
1800 | 1250x2000 | 1402X2150 | 56-Φ23 | 1400 | 1400 | 2287 | 3640 | 100 | 4350 |
2000 | 1200x2600 | 1320X2720 | 70-Φ23 | 1400 | 1400 | 2340 | 3640 | 100 | 4990 |
