■ 產品名稱：水冷式超高溫蝶閥
■ 產品型號：SLD□41W （□代表驅動方式）
■ 產品描述：此閥門主要由閥體、閥板、閥軸密封擋圈、傳動機構等部件組成，廣泛應用于冶金、化工、建材、電站等行業中的高溫氣體管道中，作為高溫氣體介質的調節或切斷；本系列閥門可以與氣動、電動或其它執行機構連接組成自動化閥門，從而實現遠距離自動化控制。
■ 結構特點及用途：專門用于超高溫度介質使用的新型蝶閥，閥體內腔循環過水冷卻設計，能迅速降低閥體溫度，具有耐超高的溫度，內腔和軸通水冷卻。具有耗水量少、耐溫高、體積小、轉動靈活、使用壽命長、操作維護方便等優點，應用于高溫氣體管道中，作為高溫氣體介質的調節或切斷。
■ 主要性能和參數：
公稱壓力：0.1MPa
適用溫度：≤1300℃
驅動方式：手動、電動、氣動
適用介質:煙氣及其他高溫氣體
泄漏率：普通型＜3℅，低泄漏型＜1℅
密封材料：柔性石墨
公稱通徑：DN400-DN1600

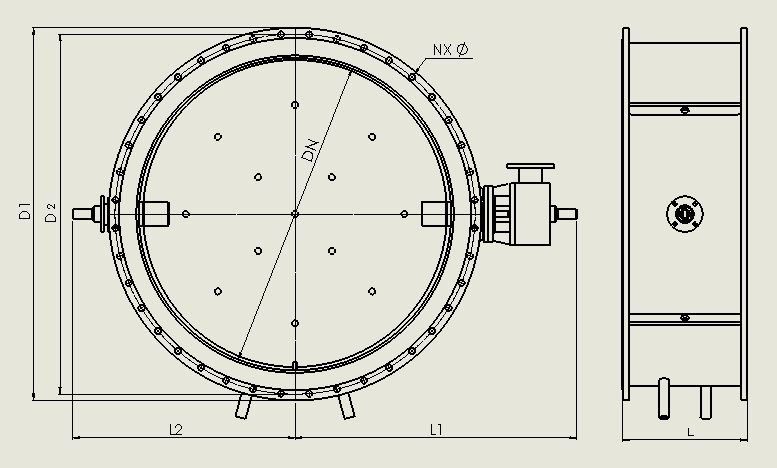

■ 結構尺寸
DN | L | D1 | D2 | NXΦ | L1 | L2 |
400 | 200 | 540 | 495 | 16X22 | 600 | 400 |
500 | 200 | 650 | 600 | 20X22 | 670 | 450 |
600 | 220 | 755 | 705 | 20X26 | 720 | 500 |
700 | 220 | 860 | 810 | 24X26 | 770 | 560 |
800 | 220 | 975 | 920 | 24X30 | 850 | 620 |
900 | 220 | 1075 | 1020 | 24X30 | 880 | 670 |
1000 | 240 | 1175 | 1120 | 28X30 | 920 | 730 |
1100 | 240 | 1275 | 1220 | 28X30 | 940 | 760 |
1200 | 240 | 1375 | 1320 | 32X30 | 980 | 820 |
1300 | 240 | 1475 | 1420 | 32X30 | 1020 | 880 |
1400 | 240 | 1575 | 1520 | 36X30 | 1050 | 920 |
1600 | 1300 | 1790 | 1730 | 40X30 | 2860 | 1900 |
注：可以根據用戶提供的尺寸特定制作
